DDSM系列無刷直流力矩電機簡介

宇捷電機是直驅電機技術的執著探索者，為客戶提供系列化直驅電機系統。DDSM系列正弦波無刷直流力矩電機（也稱DD馬達、正弦波無刷直驅電機）有多種疊厚和轉矩范圍，安裝方式簡捷，性能出色，使用壽命長，可為客戶提供專有定制方案。不同于有刷的直流力矩電機，DDSM系列正弦波無刷直流力矩電機無電刷磨損，無換向火花干擾，可靠性和壽命都有極大提高。近年來通過對DDSM系列正弦波無刷直流力矩電機的不斷優化，全系列電機都具備以下優秀特性：DDSM全系列電機轉矩波動不大于3%，轉矩常數線性度，在4倍超載的情況下，波動不大于±5%，為各類高精度光學和測控平臺提供了優秀的精密動力。

DDSM系列無刷直流力矩電機優秀特性

采用分布式繞組技術 (一種配置霍爾元件的無公約數奇數槽分?jǐn)?shù)槽分布繞組）

電機外徑：25.4mm---600mm，數十個機座號,幾百型號可供選擇

電機絕緣等級F級（155℃），另有H級（180℃）可選

超高定位精度  配套高精度編碼器后精度可達1弧秒以上

電機本體工作溫度范圍可達-40℃-180℃

峰值轉矩范圍：0.02 N.m -7000N.m

超低速率運行 可達0.0001/s

極低齒槽轉矩≤0.1%

超低轉矩波動≤3%

應用領域

光學轉臺、吊艙 、 武器站系統、 雷達通訊系統、數控機床 、 半導體設備 、 工業自動化等領域

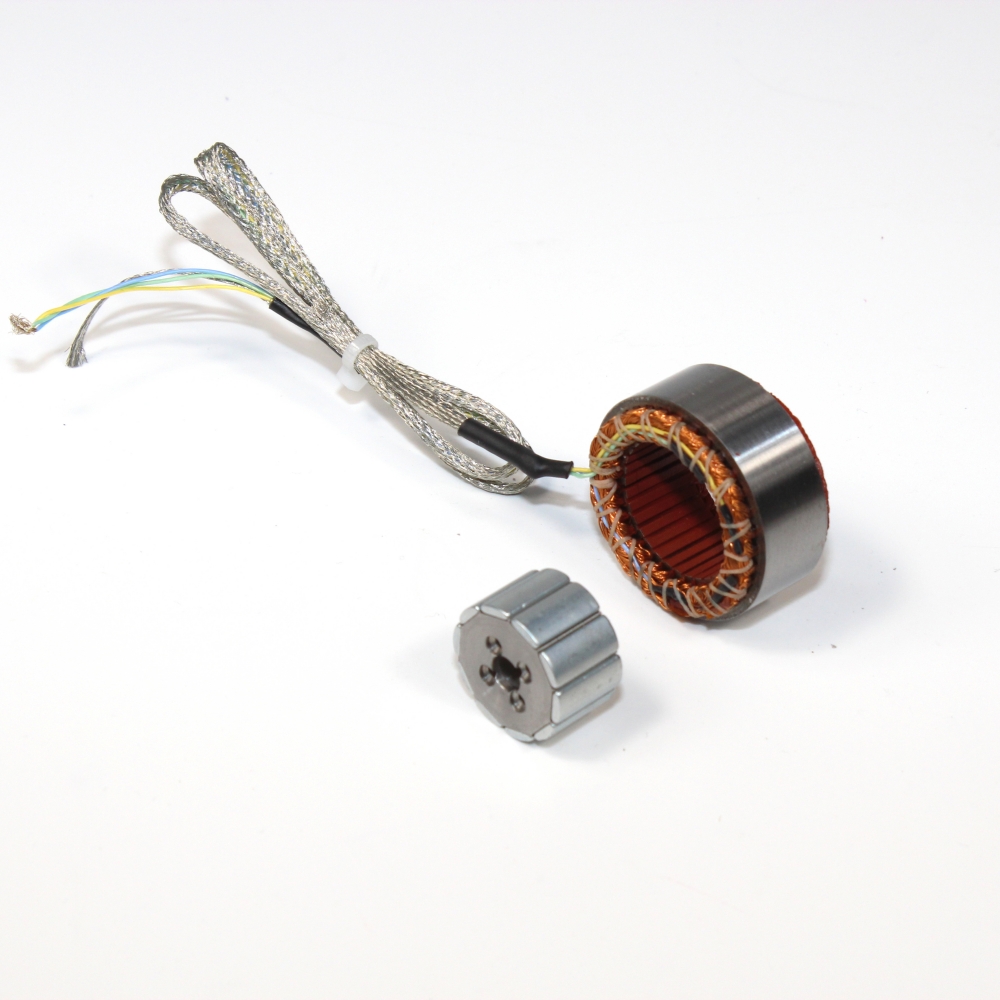

DDSM23系列無刷直流力矩電機實物圖
